浏览量： 1191产品描述

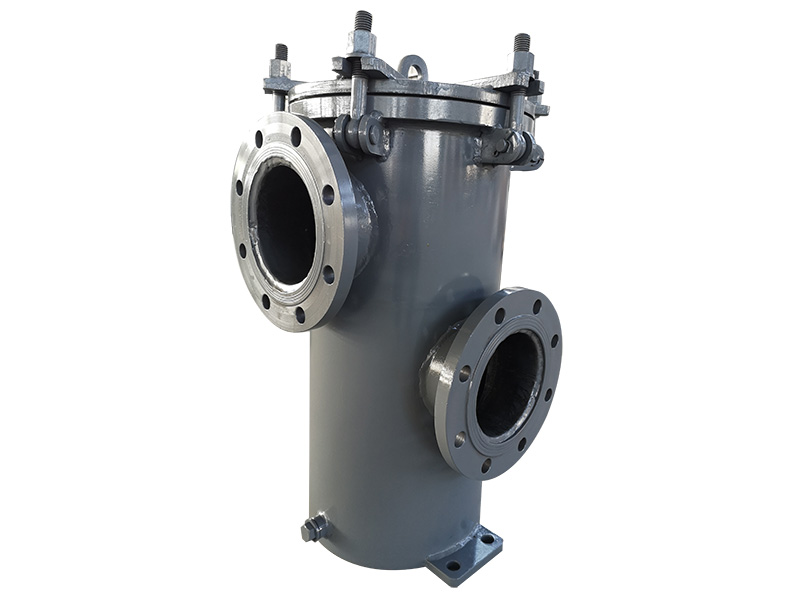

单联油滤器适用于工作温度不高于80℃的船舶燃油和滑油管路。
●结构图
●外形尺寸
公称通径 DN | 结构尺寸 Construction size mm | |||||||
L | L1 | H | H1 | H2 | D | C | D1 | |
25 | 190 | 95 | 300 | 95 | 145 | 125 | 90 | 125 |
32 | 260 | 130 | 390 | 145 | 225 | 135 | 100 | 135 |
40 | 260 | 130 | 390 | 145 | 225 | 140 | 105 | 140 |
50 | 300 | 150 | 410 | 160 | 240 | 155 | 120 | 155 |
65 | 340 | 170 | 540 | 250 | 350 | 175 | 140 | 175 |
80 | 400 | 200 | 570 | 255 | 370 | 185 | 150 | 185 |
100 | 420 | 210 | 680 | 306 | 450 | 210 | 175 | 210 |
125 | 450 | 225 | 760 | 340 | 520 | 250 | 210 | 250 |
150 | 480 | 240 | 820 | 380 | 580 | 280 | 240 | 280 |
200 | 570 | 285 | 1000 | 450 | 685 | 330 | 290 | 330 |
250 | 700 | 350 | 1150 | 510 | 810 | 400 | 365 | 400 |
