浏览量： 1236产品描述

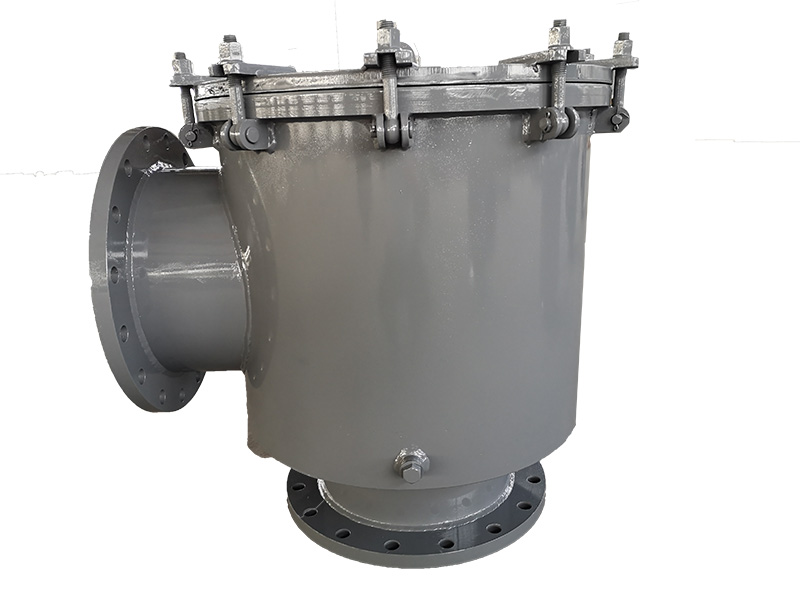

产品适用于船舶机器处所及轴隧内舱底水管吸入部位，适用介质为海水、舱底污水。
●结构图
●外形尺寸
公称通径 DN | 结构尺寸 Construction size mm | 重量Weight kg | ||||||
H | d | H1 | B | B1 | B2 | Type A | Type B | |
50 | 285 | 130 | 135 | 120 | 250 | 225 | 12.1 | 12.4 |
65 | 335 | 170 | 160 | 150 | 285 | 280 | 18.8 | 19.3 |
80 | 380 | 190 | 180 | 160 | 300 | 305 | 25.5 | 26 |
100 | 415 | 240 | 210 | 190 | 380 | 360 | 34.5 | 35.8 |
125 | 535 | 300 | 285 | 235 | 442 | 440 | 53 | 55.5 |
150 | 625 | 370 | 345 | 280 | 525 | 522.5 | 81.5 | 85 |
200 | 810 | 470 | 440 | 330 | 670 | 625 | 155 | 166 |
250 | 960 | 560 | 500 | 380 | 785 | 728 | 225 | 239 |
