●用途

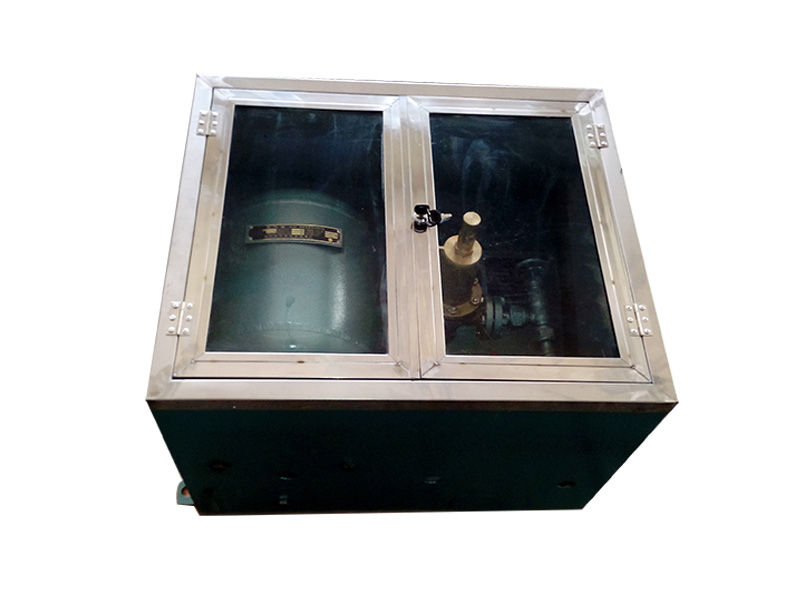

CPJ系列气动百叶窗控制箱广泛应用于船舶及陆用百叶窗的气动遥控启闭操作，操作灵活、可靠，控制箱安装方便，外形美观。
●原理概述
气源经气源处理器单元处理后输入控制箱的气瓶，气瓶内的空气经分配器分成必需的几路，如需操作百叶窗的启闭，操纵控制箱内的控制阀，气体推动百叶窗上的气缸使其迅速启闭。本控制箱设有调速器，可调节百叶窗启闭的速度。
●系统原理图
●主要技术参数
型号规格 Type | 气瓶容积L Air Vessel Volume | 控制范围 Control Way | 输入压力MPa Inlet Press. | 输出压MPa Outlet Press. | 外形尺寸L×B×Hmm Outline Dimension | 重量kg Weight |
CPJ-40IV | 40 | 4 | 0.7 | 0.7 | 850×370×850 | 130 |
CPJ-50V | 50 | 5 | 850×370×900 | 150 | ||
CPJ-60VI | 60 | 6 | 900×400×950 | 200 | ||
CPJ -70VII | 70 | 7 | 950×450×980 | 230 | ||
CPJ -80VIII | 80 | 8 | 950×450×1050 | 250 |
