●用途

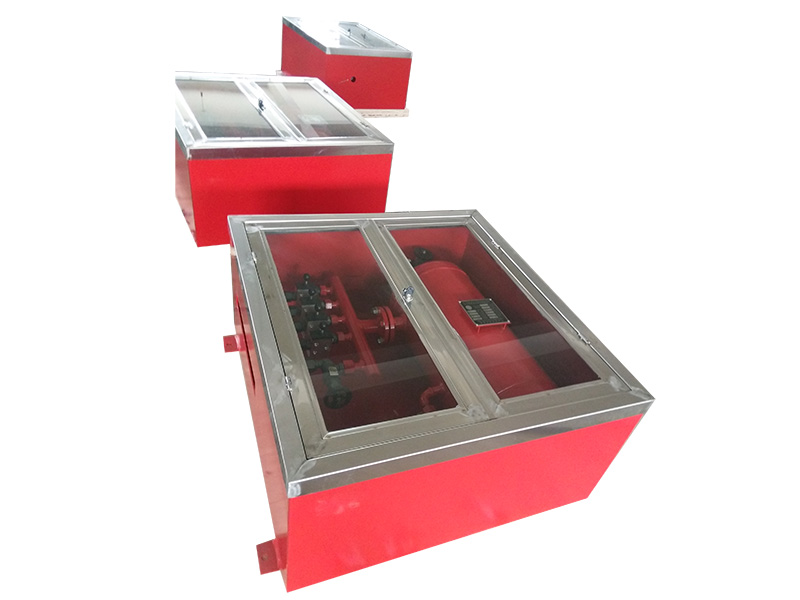

CSKX系列气动速闭阀控制箱适用于船舶各燃料舱，滑油舱或日用燃油柜，实现气动遥控操作关闭阀门切断油路，在火灾紧急情况下，有效地防止火灾蔓延，避免重大损失。
控制箱的安装形式：嵌入式，故安装方便，外形美观。
●原理概述
船上气源输入气动速闭阀控制箱的气瓶，气瓶内的空气经分配器分成必需的几路。在紧急情况下，迅速打开控制箱内的二位三通阀，气体推动输油管上的气动速闭阀的气缸，使其迅速关闭。火灾消除后，将二位三通阀恢复至正常位置，气动速闭阀自动复位。
●系统原理图
●主要技术参数
型号规格 Type | 气瓶容积L Air Vessel Volume | 控制范围 Control Way | 输入压力MPa Inlet Press. | 输出压MPa Outlet Press. | 外形尺寸L×B×Hmm Outline Dimension | 重量kg Weight |
CSKX-40IV | 40 | 4 | 0.7 | 0.7 | 850×370×850 | 130 |
CSKX-50V | 50 | 5 | 850×370×900 | 150 | ||
CSKX-60VI | 60 | 6 | 900×400×950 | 200 | ||
CSKX-70VII | 70 | 7 | 950×450×980 | 230 | ||
CSKX-80VIII | 80 | 8 | 950×450×1050 | 250 | ||
CSKX-100IX | 100 | 10 | 1000×500×1050 | 265 |
