浏览量： 1267●用途

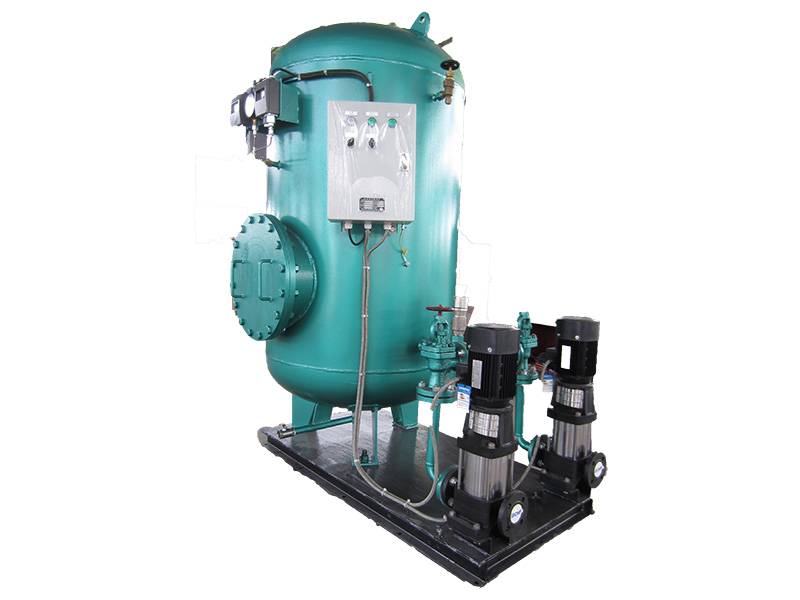

本系列组装式压力水柜适用于各类船舶淡水管系和卫生水管系的供水系统，集压力水柜、水泵、阀门、管道于一体，单元模块化，结构紧凑，安装维修方便，外形美观，是理想的供水单元。
本系列组装式压力水柜采用立式或卧式水泵供用户选用。
●主要技术参数
型号规格 Type | 容积M3 Volume | 工作压力MPa Working Press. | 配套水泵型号 Pump Type | 电机功率kw Motor Power | 重量kg Weight | 电制 Power Supply |
ZYG-0.12 | 0.12 | 0.4 | 1WZ-0.9 | 1.5 | 300 | 3P/380V/50Hz 3P/440V/60Hz |
ZYG-0.2 | 0.2 | 1WZ-0.9 | 1.5 | 350 | ||
ZYG-0.3 | 0.3 | 1.5CWX-2 | 2.2 | 430 | ||
ZYG-0.5 | 0.5 | 1.5CWX-2A | 2.2 | 550 | ||
ZYG-1.0 | 1.0 | 1.5CWX-4A | 4 | 650 | ||
ZYG-1.5 | 1.5 | 1.5CWX-4A | 4 | 830 | ||
ZYG-2.0 | 2.0 | 1.5CWX-4A | 4 | 930 |
.●外形及接口尺寸
1.放泄阀 2.截止止回阀
3.水泵 4.液位表
5.充气阀 6.压力表
7.压力控制器 8.安全阀
9. 本体 10.人孔盖
型号规格 Type | DN | A | A1 | A2 | B | B1 | B2 | B3 | B4 | h1 | h2 | h 3 | h 3 | H | D3 | D2 | D3 | ||
mm | |||||||||||||||||||
ZYG-0.12 | 400 | 1000 | 450 | 390 | 724 | 400 | 357 | 550 | 275 | 353 | 350 | 750 | 1000 | 1380 | DN40 | DN32 | DN20 | ||
ZYG-0.2 | 500 | 1170 | 620 | 450 | 724 | 400 | 320 | 580 | 290 | 343 | 450 | 700 | 850 | 1190 | |||||
ZYG-0.3 | 600 | 1080 | 580 | 340 | 900 | 440 | 380 | 600 | 300 | 250 | 550 | 1200 | 1360 | 1670 | |||||
ZYG-0.5 | 700 | 1180 | 630 | 390 | 1010 | 550 | 382 | 800 | 400 | 430.5 | 630 | 1500 | 1300 | 1770 | DN40 |
DN25
| |||
ZYG-1.0 | 900 | 1280 | 682 | 417 | 1100 | 640 | 382 | 800 | 400 | 430.5 | 655 | 1600 | 1750 | 2105 | |||||
ZYG-1.5 | 1000 | 1680 | 880 | 620 | 1290 | 715 | 390 | 900 | 450 | 430.5 | 750 | 1950 | 2000 | 2430 | |||||
ZYG-2.0 | 1200 | 1880 | 980 | 720 | 1563 | 877 | 390 | 1200 | 600 | 430.5 | 785 | 2050 | 2050 | 2550 | DN32 | ||||
