●用途

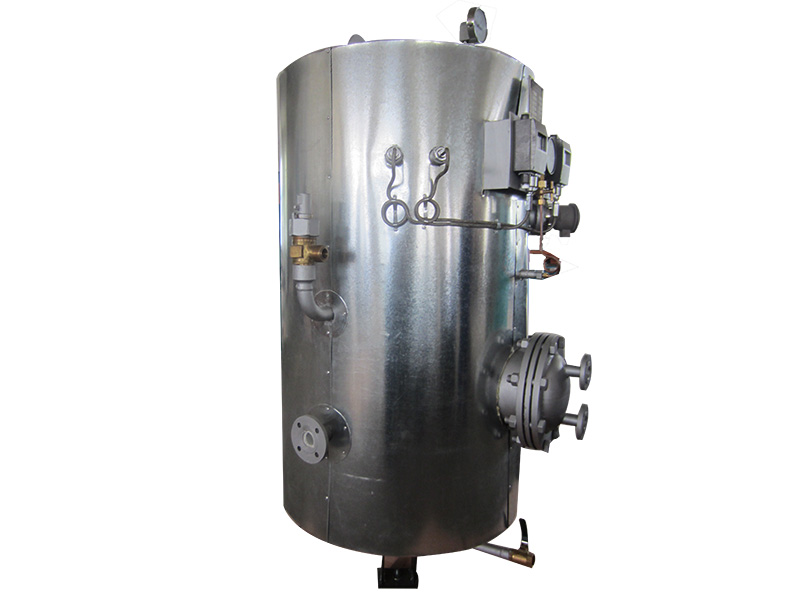

蒸汽加热水柜适用于具有蒸汽热源的船舶上，加热后的热水供船员生活之用。
●主要技术参数
型号规格 Type | 容积 m3 Volume | 设计压力 Design Press. | 工作压力 Working Press. | 进水温度 Inlet Temp. | 出水温度 Outlet Temp. | 蒸汽压力 Steam Press. | 热水量 kg/h Hot-water Capacity | 蒸汽耗量 kw Steam Consume | 电源 Power Supply | 重量 kg Weight |
ZRG-0.12 | 0.12 | 0.45 MPa | 0.4 MPa | 15℃ | 65℃ | 0.3 MPa | 275 | 27.5 | 3P/380V/50Hz 3P/440V/60Hz | 170 |
ZRG-0.2 | 0.2 | 450 | 45 | 200 | ||||||
ZRG-0.3 | 0.3 | 750 | 75 | 260 | ||||||
ZRG-0.5 | 0.5 | 1200 | 120 | 390 | ||||||
ZRG-1.0 | 1.0 | 3250 | 325 | 580 |
●外形及接口尺寸
型号规格 Type | D | A | B | H | d1 | d2 | d3 | b | h | c |
ZRG-0.12 | 400 | 608 | 660 | 1240 | DN25 |
DN20
|
DN20
| 410 | 300 | 295 |
ZRG-0.2 | 500 | 708 | 790 | 1365 | 500 | 330 | 345 | |||
ZRG-0.3 | 600 | 808 | 890 | 1445 | DN32 | 550 | 380 | 395 | ||
ZRG-0.5 | 700 | 910 | 990 | 1790 | 580 | 500 | 490 | |||
ZRG-1.0 | 900 | 1100 | 1190 | 2100 | DN40 | DN25 | DN25 | 680 | 550 | 630 |
