Views： 1226●用途

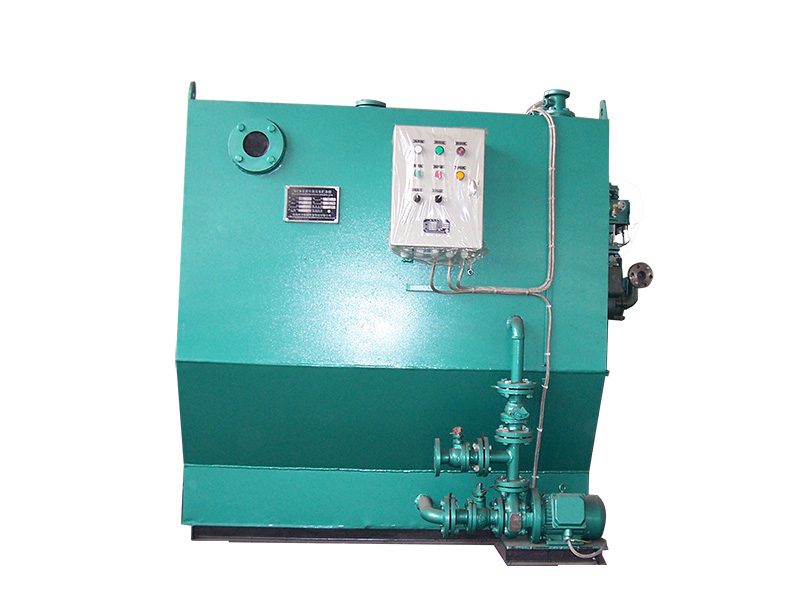

WCR系列生活污水贮存柜，用于各类船舶上贮存原污水处理装置处理过的固体残渣。亦能与污水处理装置配套作转驳柜使用。本贮存柜具有残渣粉碎、柜内冲洗和将处理后的污水残渣排至舷外的功能。
本贮存柜结构简单，操作方便，处理水质符合IMO粉碎机和集污舱要求。
●原理概述
原污水或由污水处理装置处理后的固体残渣进入贮存柜，在柜内积聚到一定的液位，起动粉碎泵。使污水或固体残渣反复进行循环粉碎，当污水或固体残渣粉碎到一定程度后，可将污水通过甲板国际排放接头送到岸上接受设施或在非管制海区直接排放舷外。本贮存柜设有粉碎泵低位停止和高液位报警设施。
●主要技术性能M
排放水质
大肠菌群数≯1000个/100ml，并无可见悬浮固体。
排放压力:0.1MPa
最大配置功率Max. Power
WCR-0.3～4 1.1kw； WCR-5～20 1.5kw。
●结构图
●外形尺寸
型号 Type | 外形尺寸(mm) Outline Dimension | 底座安装尺寸Base Size (mm) | 干重 N.W. kg | 湿重 W.W. kg | |||||||||||
L | B | H | a | b | c | d | e | f | g | h | N | m | |||
WCR-0.3 | 900 | 600 | 1380 | 900 | 15 | 2 | 380 | 300 | 1 | 380 | 600 | 8 | 13 | 0.453 | 0.753 |
WCR-0.5 | 900 | 600 | 1550 | 900 | 15 | 3 | 300 | 280 | 1 | 280 | 600 | 10 | 13 | 0.586 | 1.086 |
WCR-1 | 1200 | 900 | 1500 | 1200 | 15 | 3 | 300 | 550 | 2 | 260 | 900 | 14 | 13 | 0.676 | 1.676 |
WCR-1.5 | 1300 | 1000 | 1600 | 1300 | 15 | 3 | 315 | 700 | 2 | 335 | 1000 | 14 | 13 | 0.732 | 2.232 |
WCR-2 | 1400 | 1200 | 1600 | 1400 | 15 | 3 | 340 | 900 | 3 | 300 | 1200 | 16 | 13 | 1.043 | 3.043 |
WCR-3 | 1600 | 1500 | 1655 | 1600 | 18 | 4 | 390 | 1180 | 3 | 380 | 1500 | 16 | 13 | 1.241 | 4.241 |
WCR-4 | 1600 | 1500 | 2150 | 1600 | 18 | 4 | 390 | 1180 | 3 | 380 | 1500 | 16 | 13 | 1.457 | 5.451 |
WCR-5 | 2000 | 1500 | 2150 | 2000 | 18 | 4 | 390 | 1180 | 3 | 380 | 1500 | 18 | 15 | 1.767 | 6.767 |
WCR-6 | 3000 | 1000 | 2500 | 2000 | 18 | 7 | 370 | 650 | 2 | 310 | 1000 | 18 | 15 | 1.936 | 7.936 |
WCR-8 | 3000 | 1300 | 2500 | 3000 | 18 | 7 | 370 | 950 | 2 | 460 | 1300 | 18 | 15 | 2.124 | 10.124 |
WCR-10 | 3000 | 1400 | 2500 | 3500 | 20 | 8 | 385 | 1070 | 3 | 350 | 1400 | 20 | 15 | 2.355 | 12.355 |
●外接口尺寸
<td width="32" valign="center" style="padding: 0px 7px; border-left: none; border-right-width: 1px; bord
型号 Type | 外接接口尺寸 Outline Connected Dimension(mm) | 接口法兰规格 Connected Flange Specification | |||||||||||
